經濟實用的三立柱貨架

時間:2012/2/22 發布:趙禎 【 】 閱讀: 次 行業動態 收藏本文

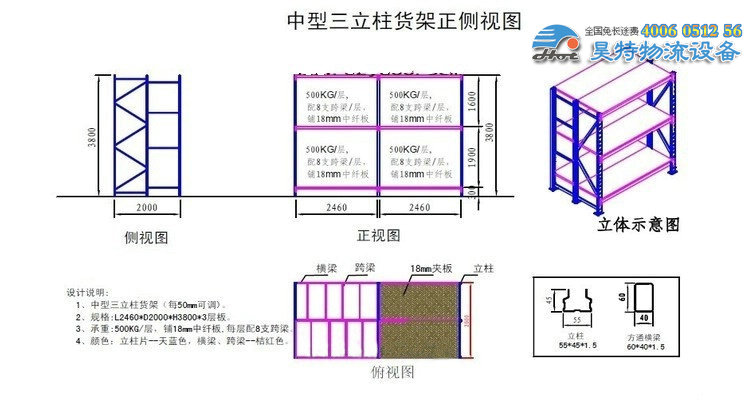

我們接觸的貨架種類繁多,但“經濟,適用,穩固”是貨架規格的三個重要原則。三立柱貨架是最符合三原則的貨架。如下圖所示:就是三立柱貨架的剖析圖.



圖片解析:

1.正視圖:貨架單組長度為2460mm,,這是基于模板規格設計的,貨架規格每層承重500KG,并配置跨梁。

2.側視圖:層板式貨架深度超過700mm時選用三柱貨架,縱深度2m,高度3.8m

3.俯視圖:各材料標注,深度超過600mm且鋪設木板,需配置跨梁

4.材料圖:55*45*1.5,方通梁60*40*1.5

設計說明:貨架類型、規格、承重等說明,及貨架每50mm可調節。

三立柱貨架的優勢:更加有效的利用空間,降低儲存成本,三立柱貨架適用于深度大的,長度長的等特殊規格的儲物。
